 当社は、自社製増圧機を含めた様々な高圧システムの納入実績があります。下記以外にも様々なご使用方法があると思います。お客様のご要望に沿って設計いたしますので、是非ご相談下さい。

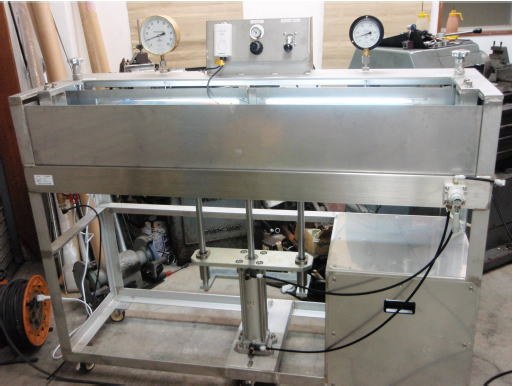

水没式気密試験機
圧 力 1段目:吸入圧力0.7MPa→6MPa
2段目:6MPa→吐出圧力 45MPa
流 体 圧縮空気
用 途 高圧バルブの気密試験
特 徴 エアシリンダ―を用いて水槽を上下させ、バルブを水没させた状態で気密試験を行う。
使用増圧機 BP-10-65
(*高圧ガス保安協会受検品)
備 考 装置として、東京都へ申請許可済

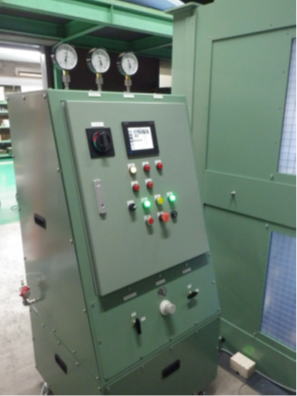

水没式気密試験機
圧 力 吸入圧力 3.2MPa
→吐出圧力 14.7MPa

流 体 圧縮空気
用 途 大型チャンバーの気密試験
特 徴 ・水槽に試験体を沈め、気密試験を行う。
・シーケンサで圧力を自動制御
・水槽や壁に安全対策を施している。
使用増圧機 BP-30-30-DC  2台
(*高圧ガス保安協会受検品)
備 考 装置として、愛知県へ申請許可済

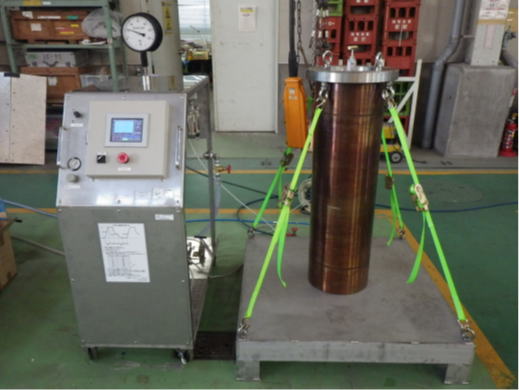

ガス昇圧装置
圧 力 1段目:吸入圧力 0.7MPa→6MPa
2段目:6MPa→吐出圧力 24MPa
流 体 圧縮空気
用 途 試験体の気密試験用昇圧装置
使用増圧機 BP-10-10-DC、BP-30-30-DC
(*高圧ガス保安協会受検品)
備 考 装置として、愛知県へ申請許可済

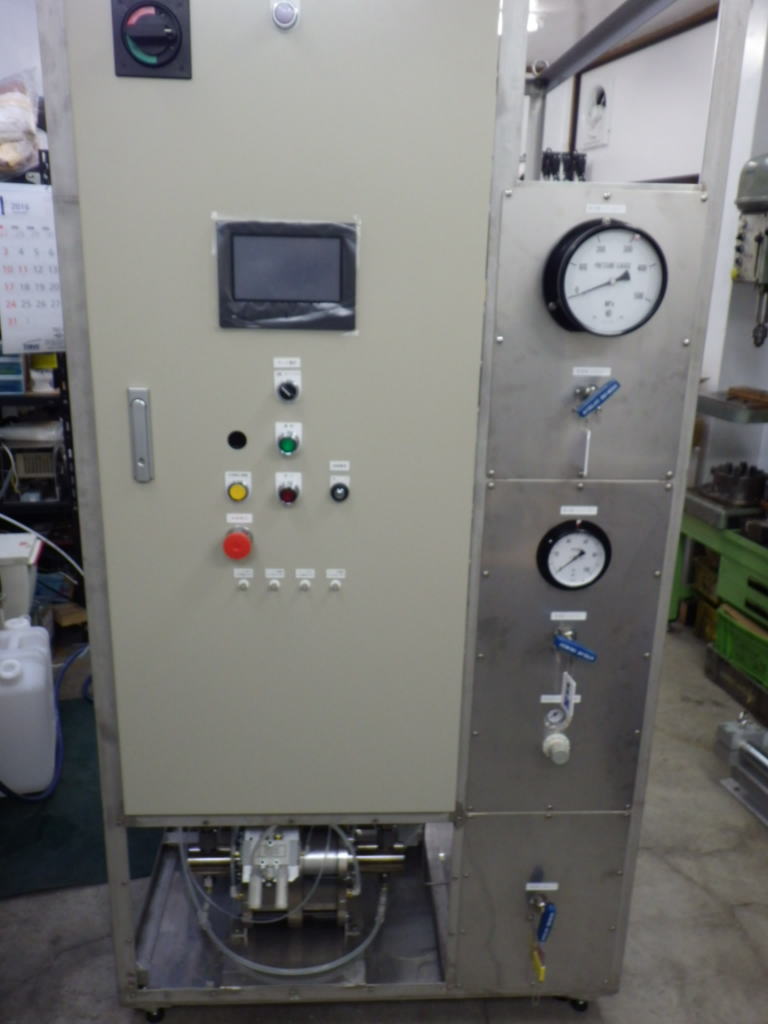

ガス昇圧装置
圧 力 吸入圧力 0.7MPa→吐出圧力 5MPa
流 体 圧縮空気
用 途 油圧ブレーキのの性能試験
特 徴 ・ブレーキオイルより小さな粒子である圧縮空気によりブレーキの気密性を確認することで、より信頼性の高い試験となる。
使用増圧機 BP-10-10

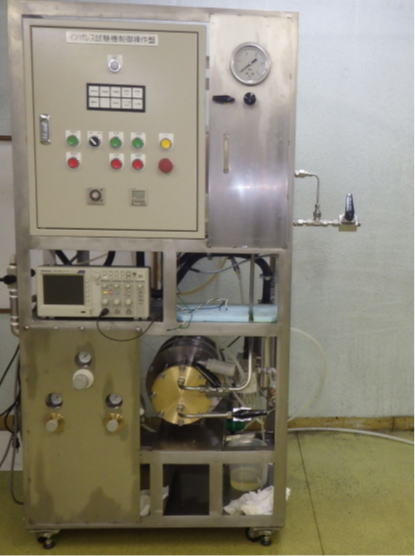

インパレス試験機

圧 力 Max 6.5MPa
流 体
温 度 常温〜80℃
周 期 0.5Hz 2秒に1回
用 途 試験体に繰返し水圧をかける脈動試験装置。給水栓,減圧弁,逃し弁,電磁弁などのバルブ,管(ホース)及び継手,並びに住宅用配管ユニット,飲料用電気冷水機,貯湯式電気温水器,ガス温水機器,石油温水機器等の水道用器具,チューブ,圧力計等の耐圧,耐久性能を確かめるのに有効な試験装置。
特 徴 ・JIS S3200の試験方法と同波形で試験可能
・消防法の検査基準をクリア
インパレス試験機カタログ(PDF)
本試験機の構造サンプル波形

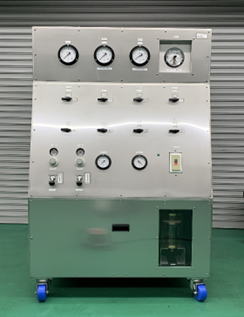

冷間等方加圧装置(CIP装置)
圧 力 Max 700MPa
流 体 水、エチレングリコール
温 度 常温〜40℃
用 途 微生物、細菌、食品などに、高圧をかけることで殺菌するための装置。
使用増圧機 BP-800

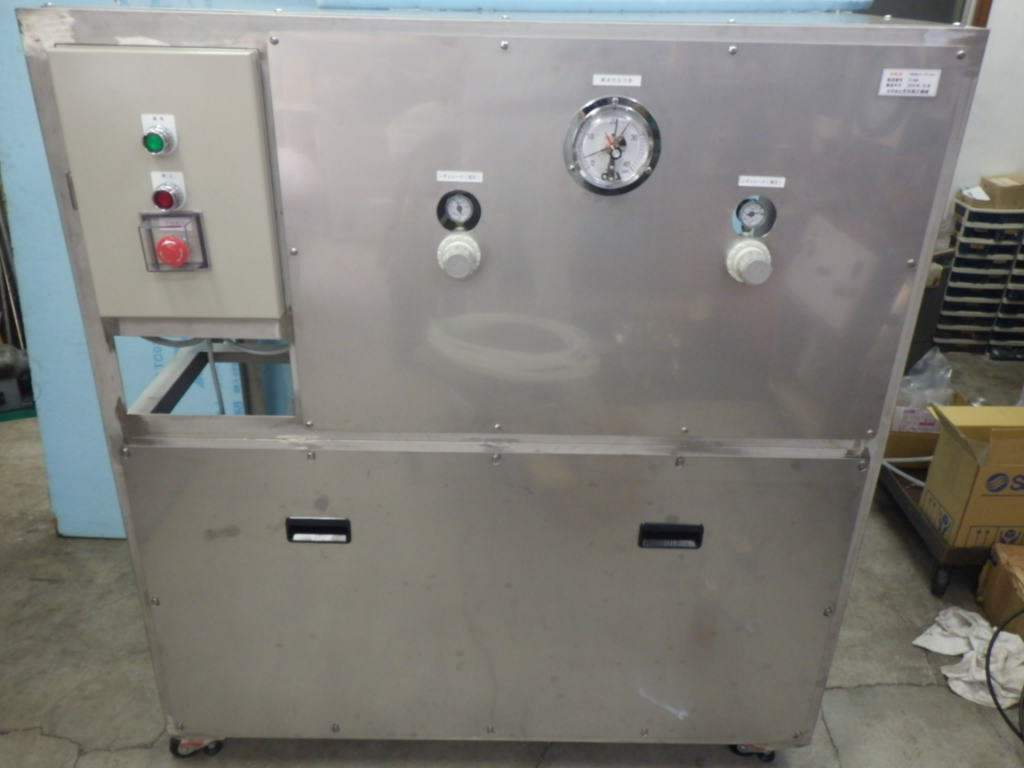

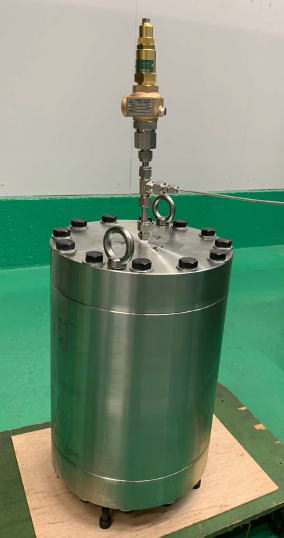

耐圧試験装置(CIP装置)
圧 力 Max 150MPa
流 体
温 度 常温〜40℃
用 途 冷間等方加圧(CIP)試験
特 徴 ・高圧タンクを加圧し試験体に外圧を加える。
・シーケンサで圧力を自動制御
・USBメモリで時間と圧力を保存可能
・耐圧タンク内容積(φ125-150)
使用増圧機 BP-260、BP-30-30を2台

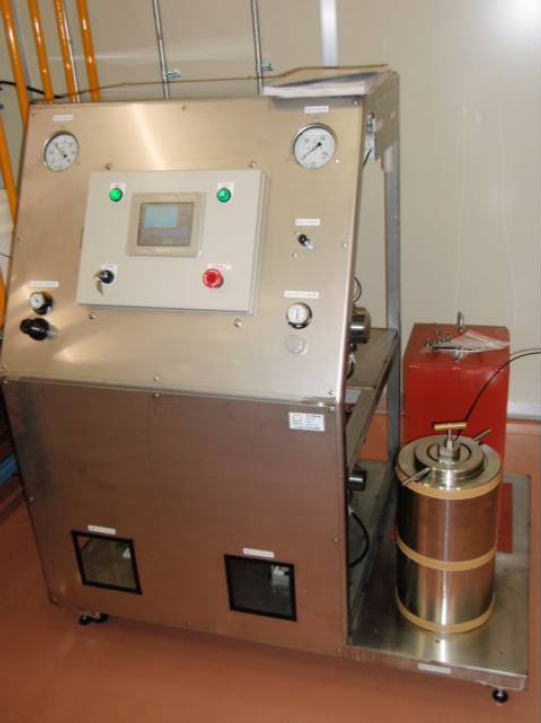

耐圧試験装置(CIP装置)
圧 力 Max 120MPa
流 体
温 度 常温〜40℃
用 途 冷間等方加圧(CIP)試験
特 徴 ・高圧タンクを加圧し試験体に外圧を加える。
・シーケンサで圧力を自動制御
・USBメモリで時間と圧力を保存可能

・耐圧タンク内容積(φ205-700)
使用増圧機 BP-260-260-DC

クリープ/バースト試験機
圧 力 クリープ試験: Max 50MPa
バースト試験: Max 300MPa
流 体
用 途 ・クリープ試験:製品を長時間圧力保持させ、耐久性を確認する。
・バースト試験:試験体を破壊させ限界を確認する。
特 徴 ・シーケンサにて、昇圧速度制御
・データ保存等可能
・本試験機は安全対策が施された5〜80℃の恒温槽に接続されている。恒温槽内で試験体のクリープ試験、バースト試験を行う。
使用増圧機 BP-520-520-DC

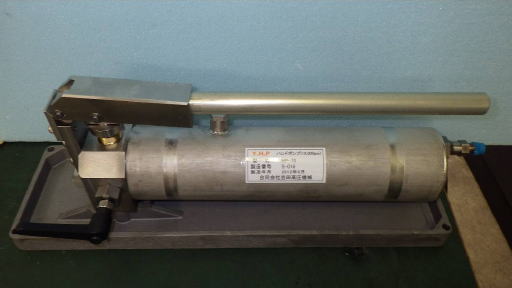

ハンドポンプ
圧 力 Max 250MPa
流 体 純水、水
用 途 耐圧試験
*オプション(タンク、架台等はご相談下さい)


上記以外でもご希望がございましたら、ご相談下さい。
